Projekte & Konstruktionen

Vorrichtungen

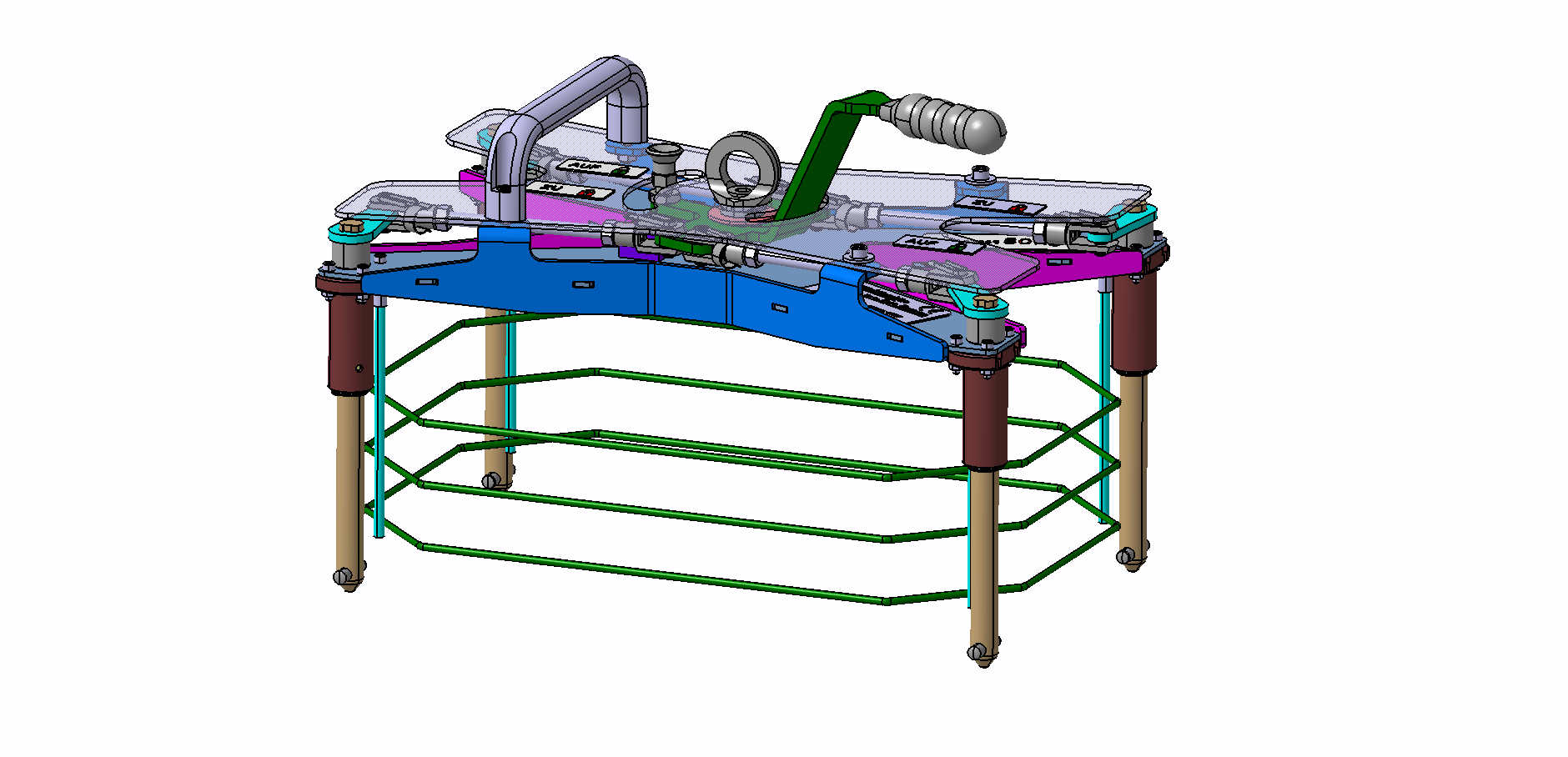

3D-CAD-Modell eines Lastaufnahmemittels in form einer Hebevorrichtung für Bauteiltrays für den innerbetrieblichen Transport in der Industrie. Griff zum Führen der Vorrichtung, Hebel zum Arretieren der vier senkrechten Verriegelungswellen über ein Umlenkmechanismus, Zustand der Vorrichtung verriegelt - Sonderkonstruktion, Produkthandling, Bauteilhandling, Beschickung

Hebevorrichtung für Transportpalette

Die Vorrichtung verfügt über vier drehbar gelagerte Arretierbolzen, die sich formschlüssig in der Transportpalette verriegeln. Dadurch kann die Palette sicher angehoben werden. Das Gitter verhindert ein Herunterfallen der Bauteile von der aufgenommenen Transportpalette.

Traglast: 50 kg

3D-CAD-Modell eines Hubmastes mit herunterklappbarer Vorrichtung oben zwischen den Holmen, zum Halten von Bauteilen auf den Gabeln

Hebevorrichtung für Fahrzeugbauteile

Vorrichtungen zum Heben schwerer Fahrzeugbauteile mit klappbarem Ausleger zum Teleskopieren und Fixieren des Bauteils.

3D-CAD-Modell einer Schweißvorrichtung für geheftete Baugruppen zum Einsetzen in einen Schweißroboter, Fußplatte mit Nullpunktspannern darauf verschweißtes Vierkantrohr und daran befestigter Handspanner mit Spindel und oben ein Kniehebelspanner

Roboterschweißvorrichtung

Es handelt sich um eine Vorrichtung zur Aufnahme von Fahrzeugrahmen in einer Roboterschweißzelle, die eine hohe Genauigkeitsanforderung aufweist. Die Schnellwechselvorrichtung in Form eines Nullpunktspannsystemes ermöglicht die Integration in eine Heftvorrichtung sowie das Bestücken eines Schweißroboters. Die Vorrichtung verfügt über einen Handspanner mit Gewindespindel und einen mit Kniehebel und ist für acht verschiedene Rahmenvarianten konzipiert.

3D-CAD-Modell von einer länglichen, variablen Spann- und Positioniervorrichtung für den Schweißprozess

Roboterschweißvorrichtung für Rahmenteile

Spannvorrichtung für das Verschweißen von 800 mm und bis zu 3400 mm langen Bauteilen aus dünnem Deckblech, starken Stegen und gebohrten Endbauteilen. Die geforderte Genauigkeit beträgt 0,5 mm. Die Modulbauweise ermöglicht das Umrüsten für sechs verschiedene Bauformen in insgesamt 158 Varianten. Die Vertikalspanner dienen zur Positionierung der Einzelteile. Durch das hydraulische Vorspannen wird der Schweißverzug kompensiert.

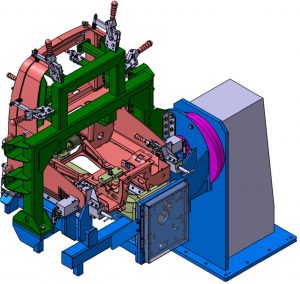

3D-CAD-Modell einer Schweiß- und Heftvorrichtung mit Spannelementen, Positionierelementen und Drehgestell für den Karrosserie und Metallbau

Heftvorrichtung für Fahrzeugrahmen

Es handelt sich um eine Schnellwechselvorrichtung, die in eine Heftvorrichtung integriert werden kann und die das Bestücken am Schweißroboter ermöglicht. Diese Vorrichtung spannt 25 Einzelteile manuell oder hydraulisch, um dann nach dem Heften mithilfe der integrierten Roboterschweißvorrichtung aus der Heftvorrichtung an den automatisierten Schweißprozess zu übergeben. Durch die Wendevorrichtung ist die Zugänglichkeit zum Heften für vier Rahmenvarianten ohne Umrusten gewährleistet. Die erforderliche hohe Genauigkeit für den nachfolgenden Roboterschweißprozess wird gewährleistet.

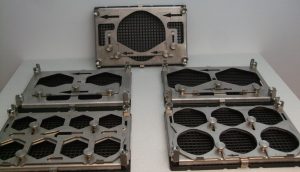

Fünf verschiedene, verstellbare Bauteilpaletten bestehend aus Kunststofftray mit draufgeschraubtem Blechrahmen mit verstellbaren Bauteilplätzen, für darauf platzierbare Drehteile

3D-CAD-Modell einer industriellen Greifer- und Transportvorrichtung mit zwei zylindrischen Werkstücken- konstruktive Baugruppe für Automatisierungstechnik, Maschinenbau, Robotergreifer und präzise Handhabung in der Fertigungsindustrie

Transportpaletten für Drehteile

Die Transportpaletten sorgen für eine exakte Positionierung und den Transport von Drehteilen, die von einem Roboter gehandelt werden. Die Basis bildet das techtray™ aus Kunststoff, darauf wird der Aufbau aus Edelstahl geschraubt und auf der langen Seite geklammert, um Lasten bis 50 kg zu tragen. Die Bauteilplätze auf den Paletten lassen sich stufenlos in funf Baugrößen von Durchmesser 55 bis 220 mm verstellen. Eine Skala dient dazu, den gewünschten Durchmesser werkzeuglos einzustellen.

Transportpalette aus Aluminiumprofilen bestückt mit Blechbauteilen, Innerbetrieblicher oder außerbetrieblicher Transport in der Industrie

Transportpalette für Blech

Kompakte Aluminiumpalette aus Leichtbauprofilen und Standardbauteilen zum optimalen Verschachteln von Bauteilen mit Schutz der Oberfläche. Geeignet sowohl für den innerbetrieblichen Transport, als auch für den LKW Verladung.

3D-CAD-Modell einer Palette mit vier verstellbaren Böcken, auf denen Mulden für Bauteile angebracht sind

Transportpalette für Elektrobauteile

Die Höhe und der Seitenabstand der Fördergutaufnahme sind einstellbar. Die Böcke besitzen eine bauteilschonende Gummierung.

Spannvorrichtung für Bauteile in einer Fräßmaschine

Fräsvorrichtung

Einfache Spannvorrichtung zum manuellen Spannen von Gussbauteilen mit unregelmäßiger Geometrie in einem Bearbeitungszentrum.

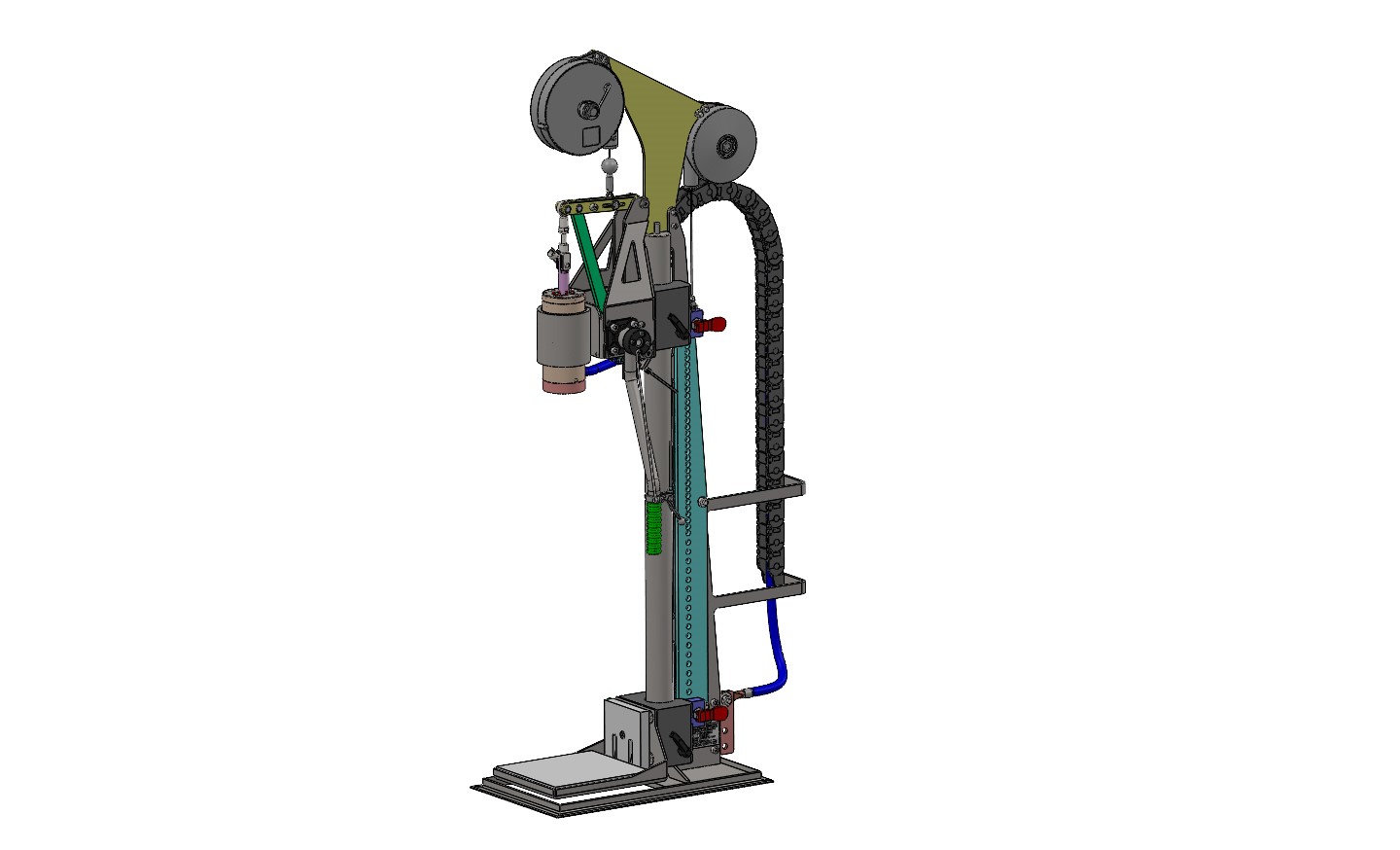

3D-CAD-Modell einer handbetriebenen, senkrechten Klemmvorrichtung mit Tisch und Druckkopf, beides höhenverstellbar, für den Punktschweißprozess, Schweißmasse wird über den Druckkopf übertragen - industrielle Sondermaschine für Fertigungsautomation, Maschinenbau, Ansicht von links

Schweißmasseklemme

Spannvorrichtung zum Fixieren von verschieden hohen Bauteilen für einen Handschweißprozess. Die hohe Spannkraft von 1.300 N sorgt für ein sicheres Halten, während die leichte Handbedienung mit Rastung und die direkte Zuführung der Schweißmasse über den Druckkopf für eine einfache Handhabung sorgen. Der Tisch und die Spanneinheit sind balancerunterstützt höhenverstellbar. Dadurch können Bauteile unterschiedlicher Höhe ergonomisch bearbeitet werden.

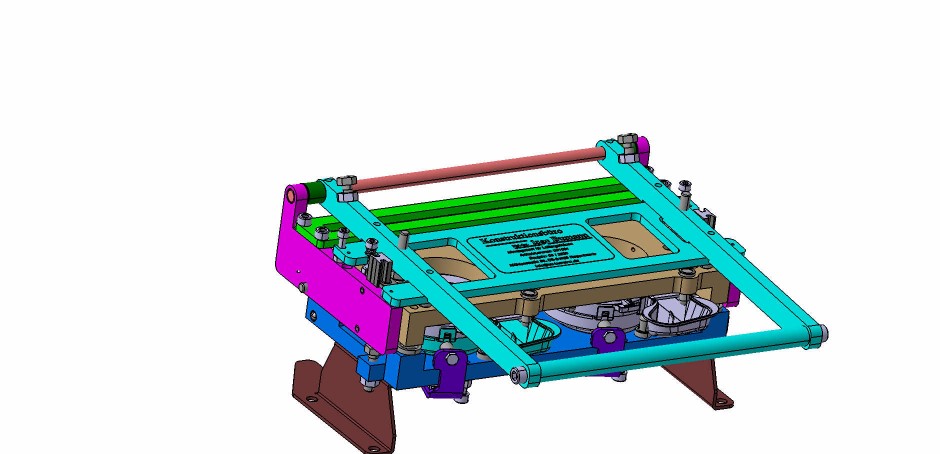

3D-CAD-Modell einer Montagevorrichtung für Kunststoffgehäuse von zwei Elektrolüfter, die Vorrichtung ist zugeklappt und hat einen Handgriff, die Lüfter sind montiert - Vorrichtungsbau für die Industrie

3D-CAD-Modell einer Montagevorrichtung für Kunststoffgehäuse von zwei Elektrolüfter, die Vorrichtung ist aufgeklappt und hat einen Handgriff, Auflagen und Anschläge und Druckstücke zum Halten und Positionieren der Gehäusehälften - Vorrichtungsbau für die Industrie

Montagevorrichtung für Lüfter

Montagevorrichtung zum exakten Fügen von Lüftergehäusehälften. Die Gehäusehälften und der Lüftermotor werden in die aufgeklappte Vorrichtung eingelegt, die Vorrichtung wird am Handgriff zugeklappt und dann durch eine Linearführung senkrecht, prozesssicher und präzise gefügt.

Montagewagen

Der Montagewagen ist für die Montage vor Flurförderfahrzeugen konzipiert, sowohl schienengeführt als auch frei steuer- und arretierbar. Er ist für acht Baureihen und 18 Varianten adaptierbar. Die Spanner und die Verstellung sind manuell ausgeführt.

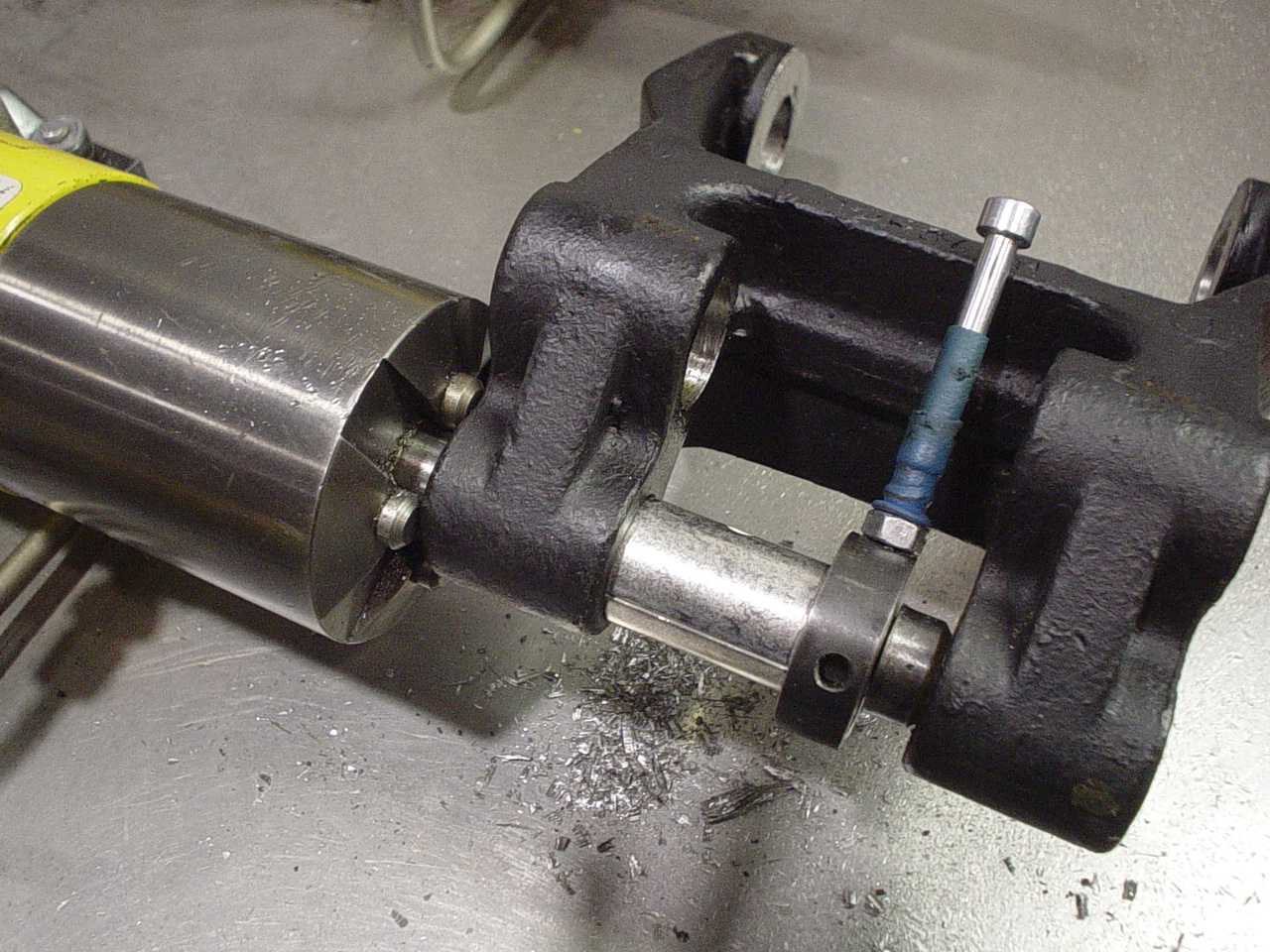

Hydraulische Montagevorrichtung von einem Gleitlager in ein Bauteil

Montagevorrichtung Gleitlager

Hydraulisch angetriebene Montagevorrichtung zum Einziehen von Gleitlager. Einfachwirkender, federrückgestellter Hydraulikzylinder mit hohler Kolbenstange und 15 verschiedenen, werkzeuglos adaptierbaren Einziehdornen.

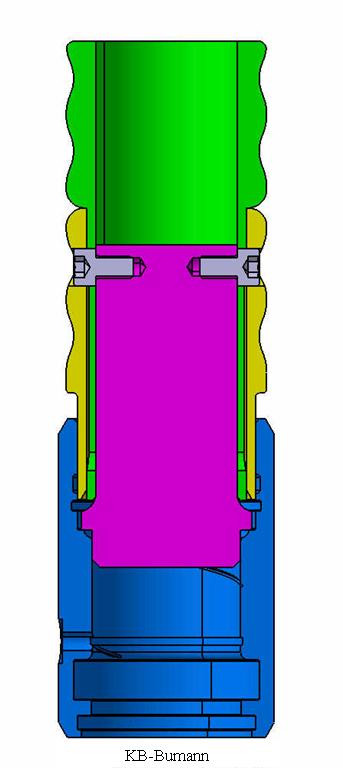

3D-CAD-Schnittansicht von einer Montagevorrichtung für einen O-Ring, Ineinander verschiebbare Drehteile

Montagevorrichtung O-Ring

Zur drallfreien Innenmontage von Rundschnurdichtringen. Einfache Erzeugung von Durchmesservarianten durch Steuerung der Parameter über eine Konstruktionstabelle.

Layout- und Arbeitsplatzplanung

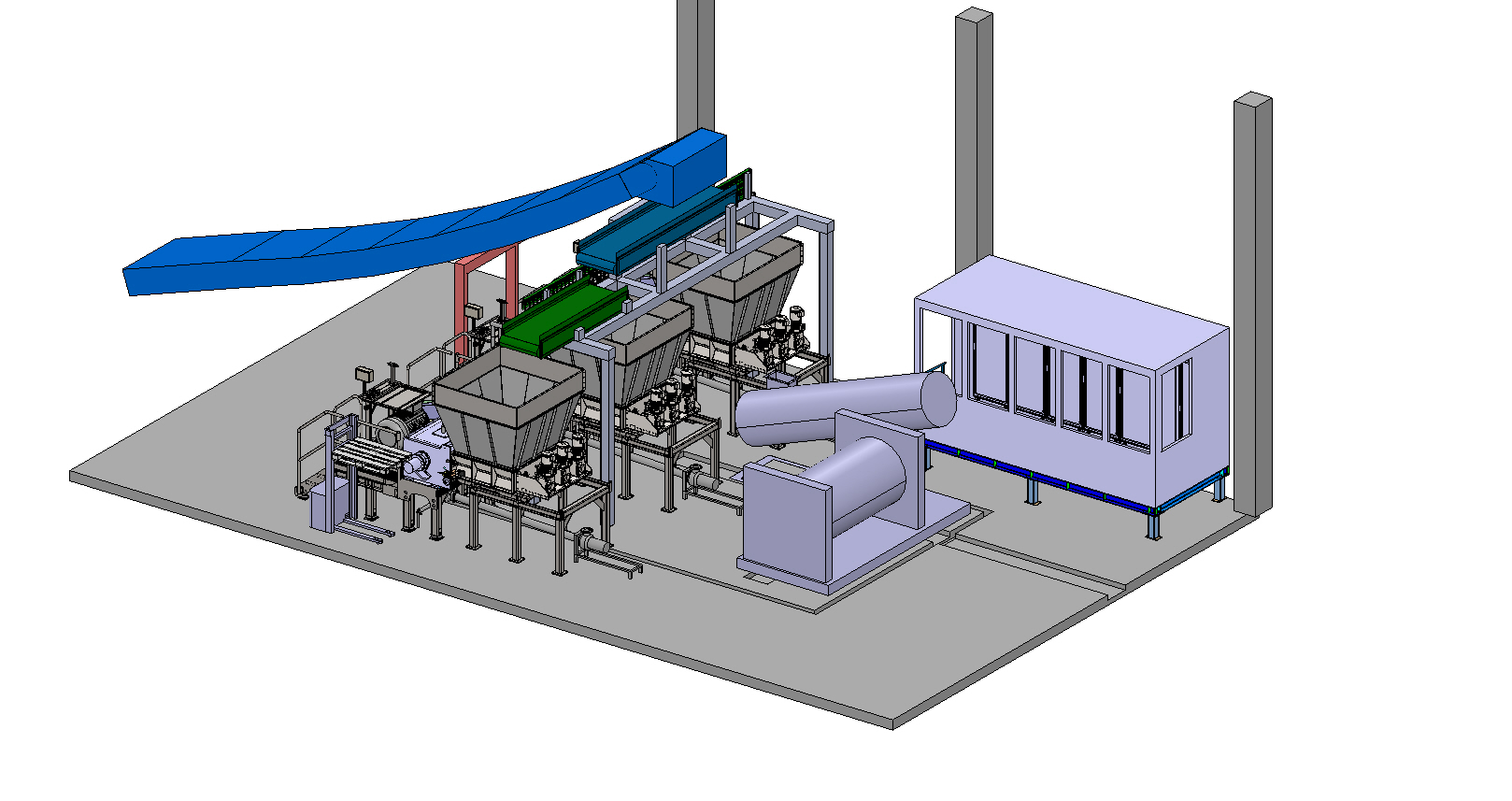

GIF eines 3D-CAD-Modells Hallenbereich der Zerkleinerung in einer industriellen Recyclinganlage, drei Schneidmühlen werden von Förderbändern beschickt und das Material gelangt in die weitere Reinigung

3D-CAD-Modell Hallenbereich der Zerkleinerung in einer industriellen Recyclinganlage, drei Schneidmühlen werden von Förderbändern beschickt - Layoutplanung, Durchsatzsteigerung, Hallenplanung im Recyclingbetrieb

Schneidmühlenanlage

Die Layoutplanung umfasst drei Untergestelle für Schneidmühlen inklusive Einfülltrichter sowie ein Konzept für zwei Verteilförderbänder. Zudem wurde die Platzierung der nachfolgenden Reinigungsmaschinen sowie des klimatisierten Schaltschrankraums geplant. Die Hauptziele waren die Optimierung des Materialflusses und die Verbesserung der Zugänglichkeit für Wartungs- und Reparaturarbeiten an der Anlage. Das führt nicht nur zu einer erheblichen Steigerung der Produktivität, sondern verbessert auch die Ergonomie, die Arbeitssicherheit und die Sauberkeit des Anlagenteils. Die gesamte Anlage wurde durch den Einbau einer weiteren Schneidmühle und die Verringerung der Stillstandszeiten leistungsfähiger.

Recyclinganlage

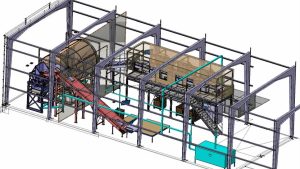

Planung und Konstruktion einer neuen Anlage zum Zerkleinern und Recyclen von Flachbildfernsehern. Die Anlage besteht aus Aufgabestation, Transportbändern, Schredder, Siebanlage und Sortierung. Der Schredder mit Siebtrommel ist abgeschirmt, dessen Raumluft wird abgesaugt und Schadstoffe werden gefiltert.

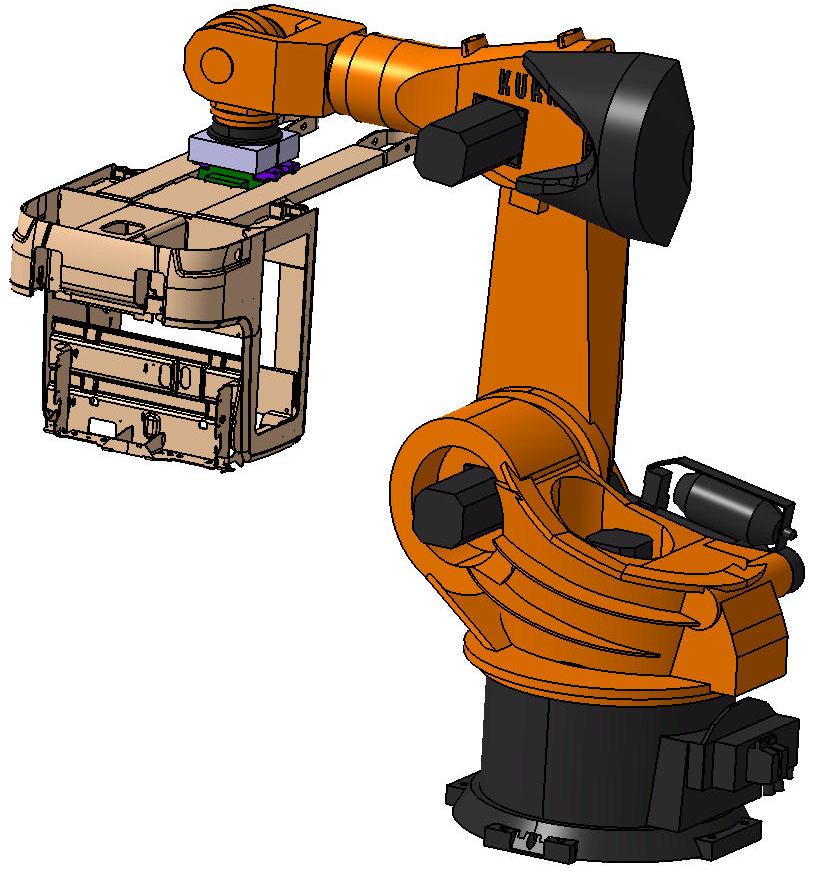

3d-CAD-Modell einer Roboterschweißzelle mit Drehboden und Trennwand in der Mitte, auf beiden Seiten eine um die Längsachse drehbare Schweißvorrichtung, auf der einen Seite ein Arbeiter und auf der anderen seite ein Schweißroboter, der an der von oben hängend arbeitet

3D-CAD-Modell eines Industrieroboters mit Greifer und Fahrzeug, automatisierte Handhabung in der Industrieautomation

Planung von Roboterschweißzellen

Layout und Arbeitsplatzgestaltung von anwendungsbezogenen Roboterschweißanlage. Hohe Variantenanzahl mit niedrigen Taktzeiten werden ermöglicht.

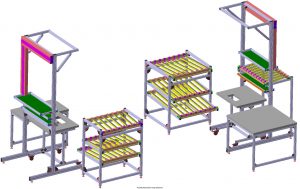

Mehrere Industrie-Arbeitstische und Regale für die zu montierenden Bauteile aus Aluminiumprofilen, Regale haben Zuführschrägen

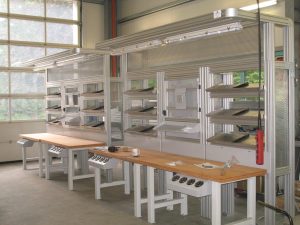

Montagearbeitsplätze aus der Industrie mit vier Tischen mit Holzplatte und Werkzeughalter am Tisch, hinter den Tischen hohe Regalsysteme aus Aluminiumprofilen mit schrägen Bauteilregalen und Beleuchtung für die Tische - Arbeitsplatzgestaltung, Layoutplanung, Steigerung der Produktivität eines Arbeitsplatzes

Montagearbeitsplatz

Verschiedene, durchdachte Montagearbeitsplätze aus Leichtbauprofilen und Standardbauteilen. Die schrägen Zuführregalböden ermöglichen eine ergonomische und wirtschaftliche Produktion.

Maschinen

3D-CAD-Modell einer Schneidmühlenanlage für den Recyclingprozess auf einem erhöhtem Untergestell mit Arbeitspodest auf dem der Elektromotor zum Antrieb steht, das Podest besitzt eine Treppe mit Geländern - Sondermaschine für die Recyclingindustrie, Sicherheit bei der Wartung

Schneidmühlenuntergestell

Konstruktion eines optimierten Untergestells für eine Schneidmühle im Recyclingprozess. Es wurden zwei Untergestelle, ein Ablauftrichter unter der Schneidmühle, ein Halter für das Hydraulikaggregat, ein Ablagetisch, ein Riemenschutz, ein Geländer und eine Treppe konstruiert. Erhebliche Verbesserung der regelmäßig anfallenden Wartung, in Bezug auf Arbeitssicherheit und Dauer der Wartung. Dadurch wurde die Produktivität der Schneidmühle erhöht und die Ergonomie, Arbeitssicherheit sowie Sauberkeit des Anlagenteils optimiert. Die Eckdaten der Mühle: 3,5 Tonnen Materialdurchsatz und 30 Kubikmeter Wasser pro Stunde bei einer Antriebsleistung des Elektromotors von 130 kW.

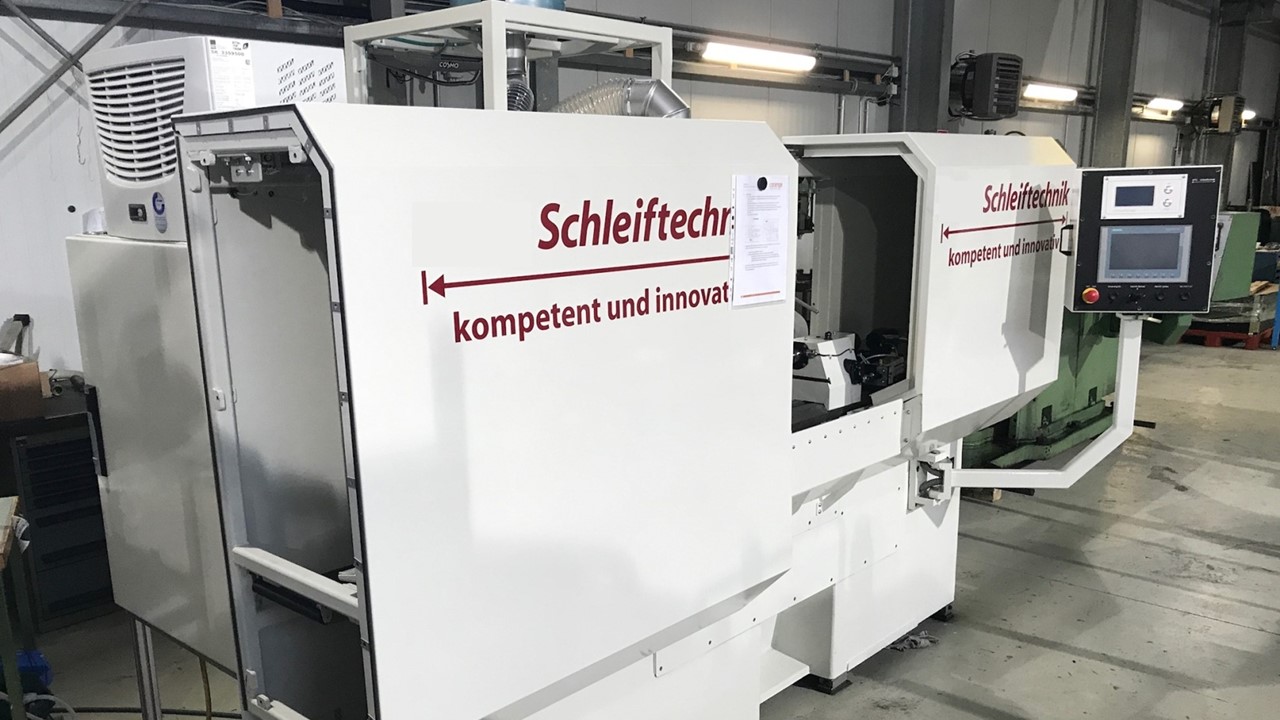

Maschinenhalle mit Rundschleifmaschine, Maschinengehäuse aus Blech mit Schiebetür, Maschinensteuerung mit Bildschirm, integrierte Absauganlage und Schaltschrank - Modernisierung einer bestehenden Werkzeugmaschine, Maschinenbau

3D-CAD-Modell einer industriellen Rundschleifmaschine mit Maschineneinhausung mit Schiebetür

Schleifmaschinen Umbau

Umbau einer bestehenden Rundschleifmaschine aus den 1960er Jahren.
Die Maschine wird auf den Stand der heutigen Technik gebracht. Dies umfasst unter anderem den Umbau der Antriebe der Achsen auf Kugelumlaufspindeln sowie die Konstruktion einer Maschineneinhausung inklusive Absaugung und Spritzwasserableitung. Das Spannen und Abrichten der Maschine wurde automatisiert und ein Schutz der Schleifscheibe klappt ebenfalls gesteuert. Beim Umbau wurde besonderer Wert auf einen hohen Automatisierungsgrad, Arbeitssicherheit, Ergonomie und Wartungsfreundlichkeit gelegt.

Große Vorrichtung mit Holztisch, der mittels Hydraulikzylinder klappbar ist, die Position ist zugeklappt

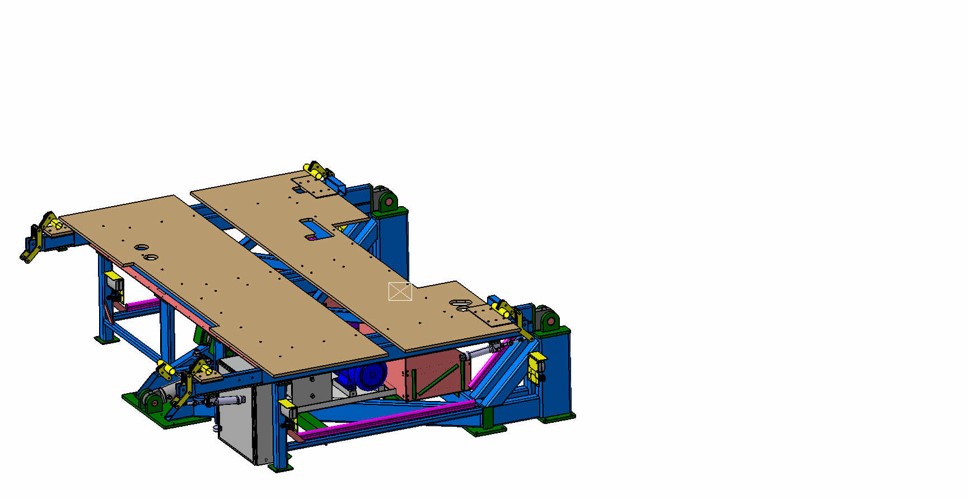

Große Vorrichtung mit Holztisch, der mittels Hydraulikzylinder klappbar ist, die Position ist um 180 Grad aufgeklappt, Gelenk mit Kniehebel

Fahrgestell-Wendearbeitstisch

Es handelt sich um einen hydraulischen Wendetisch für die Montage von Fahrgestellen. Er stellt die Fahrgestelle aus der Vormontageposition prozesssicher von der Rückenlage auf die Räder. Der Wendetisch ist für Fahrzeughersteller gedacht und besitzt eine Nutzlast von 650 kg.

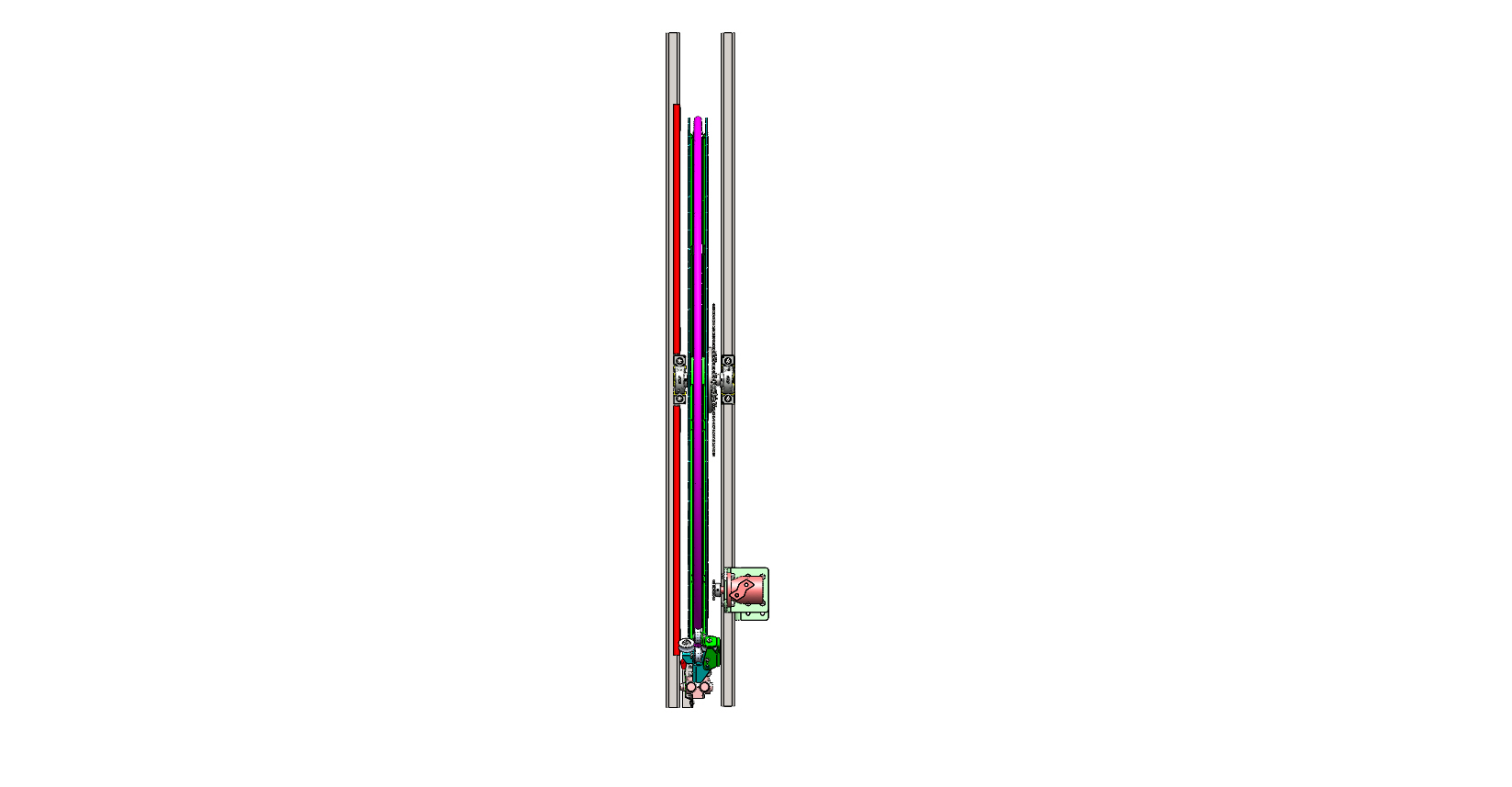

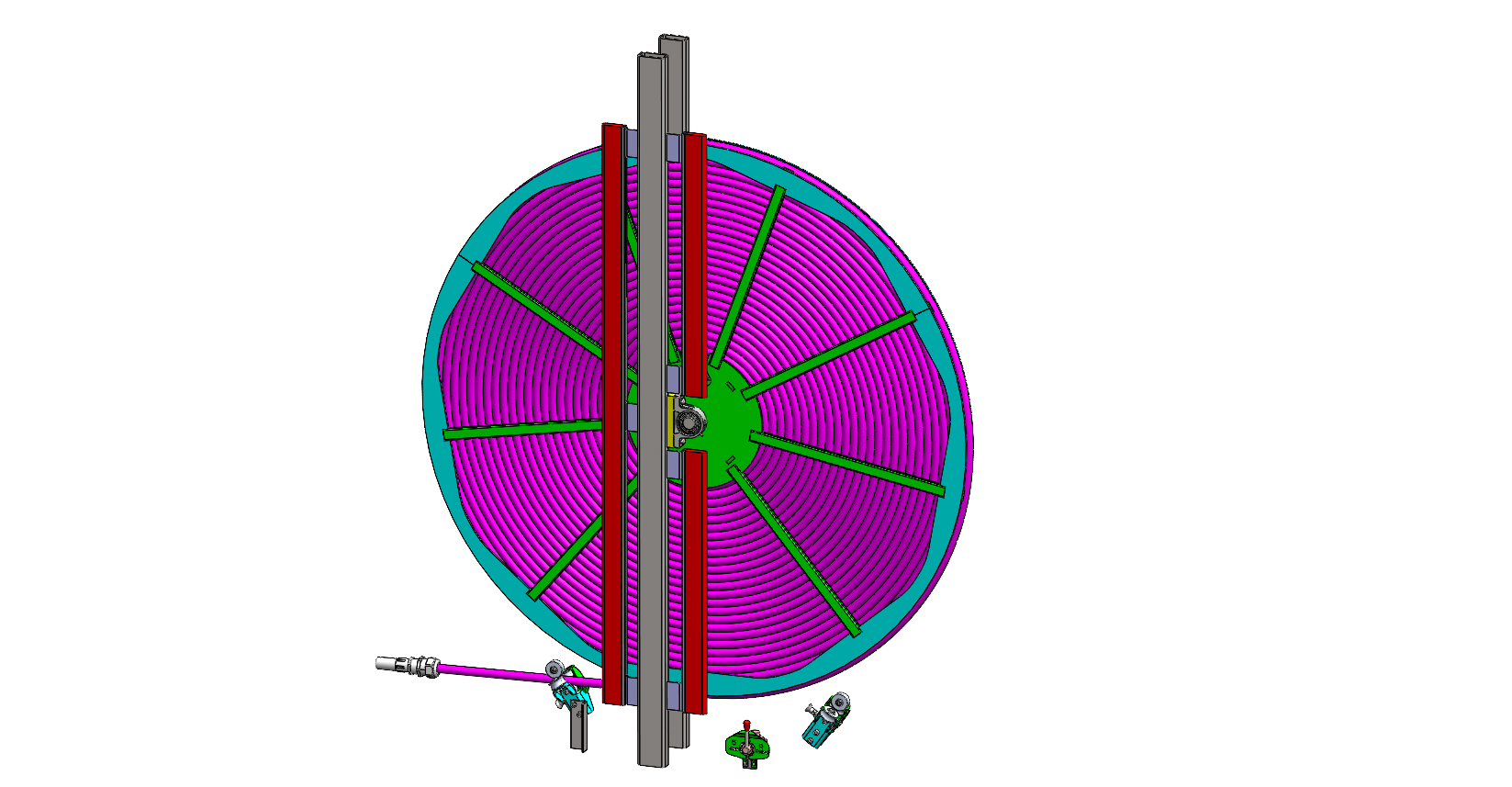

3D-CAD-Modell eines hydraulisch angetriebenen Aufrollers für schwere einadrige Kabel, Rollenfenster zur Führung des Kabels, Kabel wird einlagig aufgerollt und ist 100m Lang, Es ist komplett aufgerollt dargestellt. Die Kabeltrommel besitzt eine horizontale Achse mit zwei Stehlagern als Lagerung, Ansicht leicht schräge Draufsicht - Sondermaschinenbau, Kabelhaspel

Kabelaufroller

Hydraulisch angetriebener spezial Aufroller in begrenztem Einbauraum für Versorgungskabel mit aufklappbarem Rollenfenster zur Einführung des Kabels. Das Kabel kann sowohl rechts als auch links herum aufgerollt werden.

Die Eckdaten zum Kabel: Kabellänge 100 m, Gesamtgewicht des Kabels 230 kg, Kabelquerschnitt 1×185 mm²

Sonderkonstruktionen

Lichttunnel

Mobiler Lichttunnel zur Beurteilung von Fahrzeugen. Er ist leicht montierbar und bietet eine gute Ausleuchtung. Mögliche Anwendungen sind die Endkontrolle bei Fahrzeugherstellern, die Gutachtenerstellung sowie die Begutachtung von Hagelschäden, Dellen oder Unfallreparaturen.

3D-CAD-Modell eines Kassenhauses in Form einer polygonisierten Motorjacht aus gekanteten und verschweißten Blechen, mittig im Rumpf befindet sich ein Band aus Glasscheiben als Ticketschalter. Die Deckssalon-Verglasung ist ebenfalls aus Sicherheitsglas, Ansicht von schräg vorne - Sonderkonstruktion für fliegende Bauten, Verkaufsstand, Blechkonstruktion

GIF eines 3D-CAD-Modells eines Kassenhauses in Form einer polygonisierten Motorjacht aus gekanteten und verschweißten Blechen, mittig im Rumpf befindet sich ein Band aus Glasscheiben als Ticketschalter. Die Deckssalon-Verglasung ist ebenfalls aus Sicherheitsglas - Sonderkonstruktion für fliegende Bauten, Verkaufsstand, Blechkonstruktion

Kassenhaus für ein Fahrgeschäft

Von der futuristischen Designidee zur realen Blechkonstruktion aus 3 mm starkem, gekantetem Aluminiumblech mit Fensterband im Rumpf als Kassenhaus für einen fliegenden Bau. Das Schiff lässt sich in Längsrichtung mittig in zwei Hälften teilen. Zudem ist das Deck hochklappbar, um es auf einem Tieflader transportieren zu können. Die Abmaße betragen: Länge 8,7 m, Breite 6,3 m, Höhe 3,9 m

Personenlift

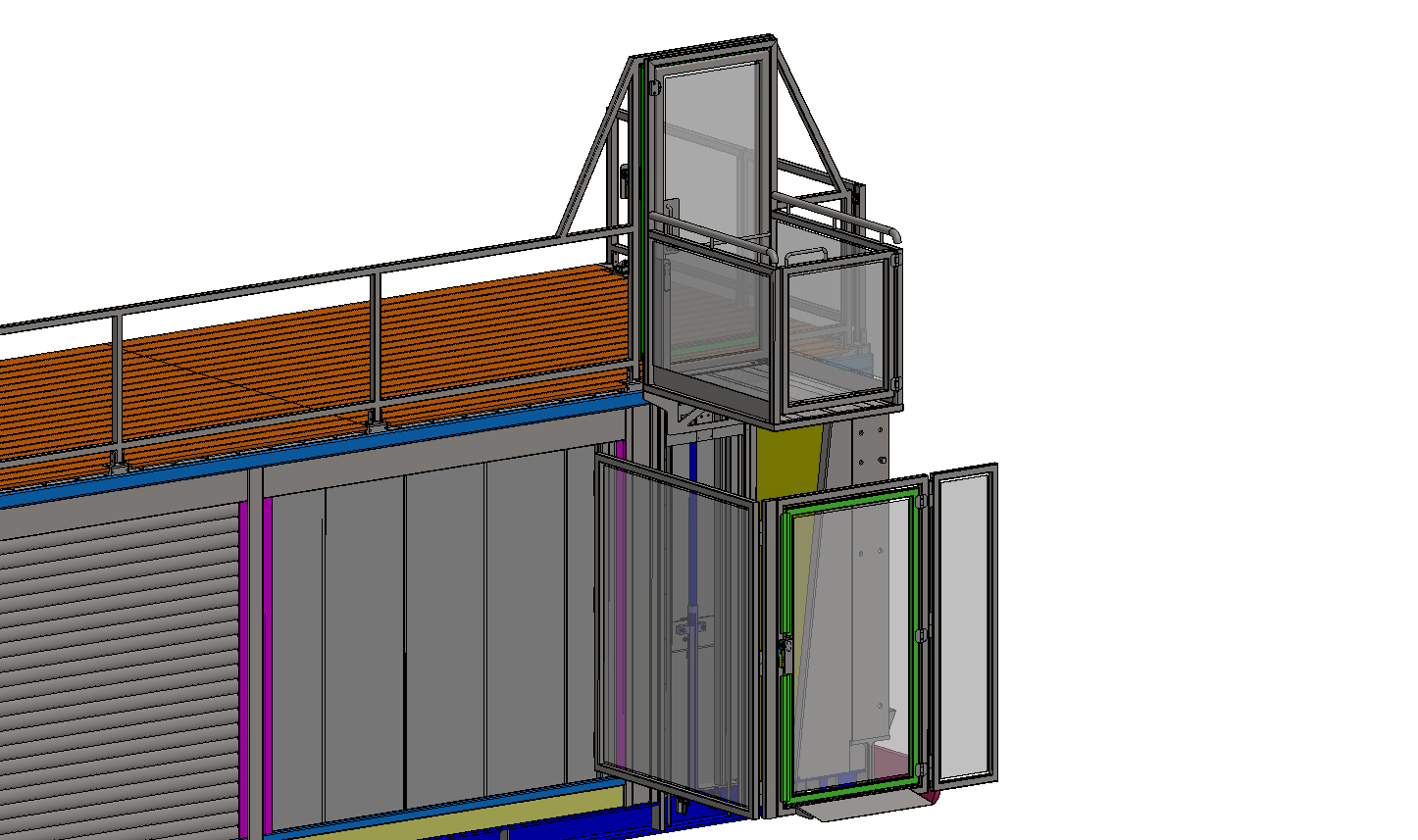

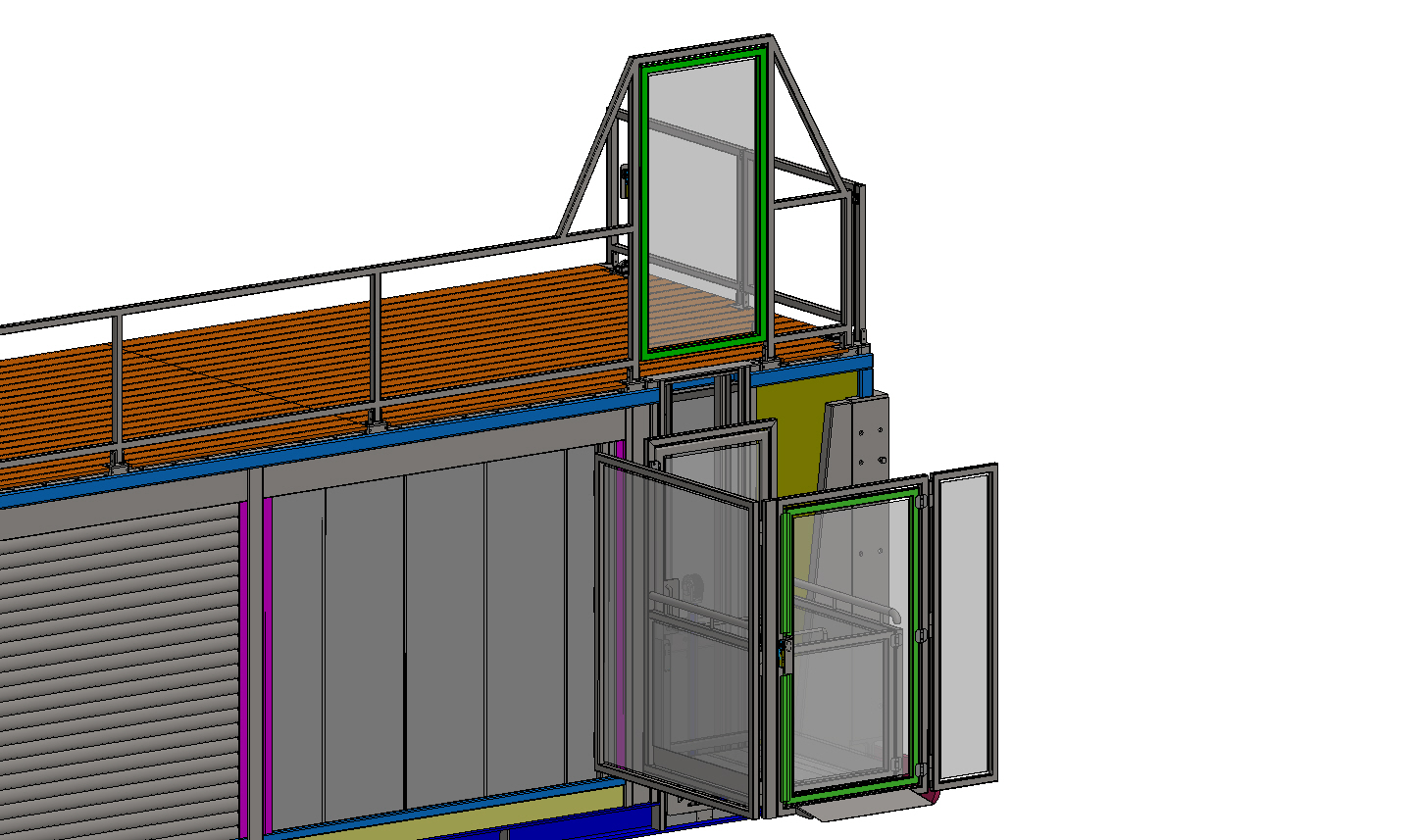

Sonderkonstruktion eines demontierbaren Personenlifts nach Maschinenrichtlinie in begrenztem Bauraum. Traglast: 300 kg. Er verfügt über Schutztüren und Sicherheitszuhaltung. Der gesamte Fahrkorb ist demontierbar.

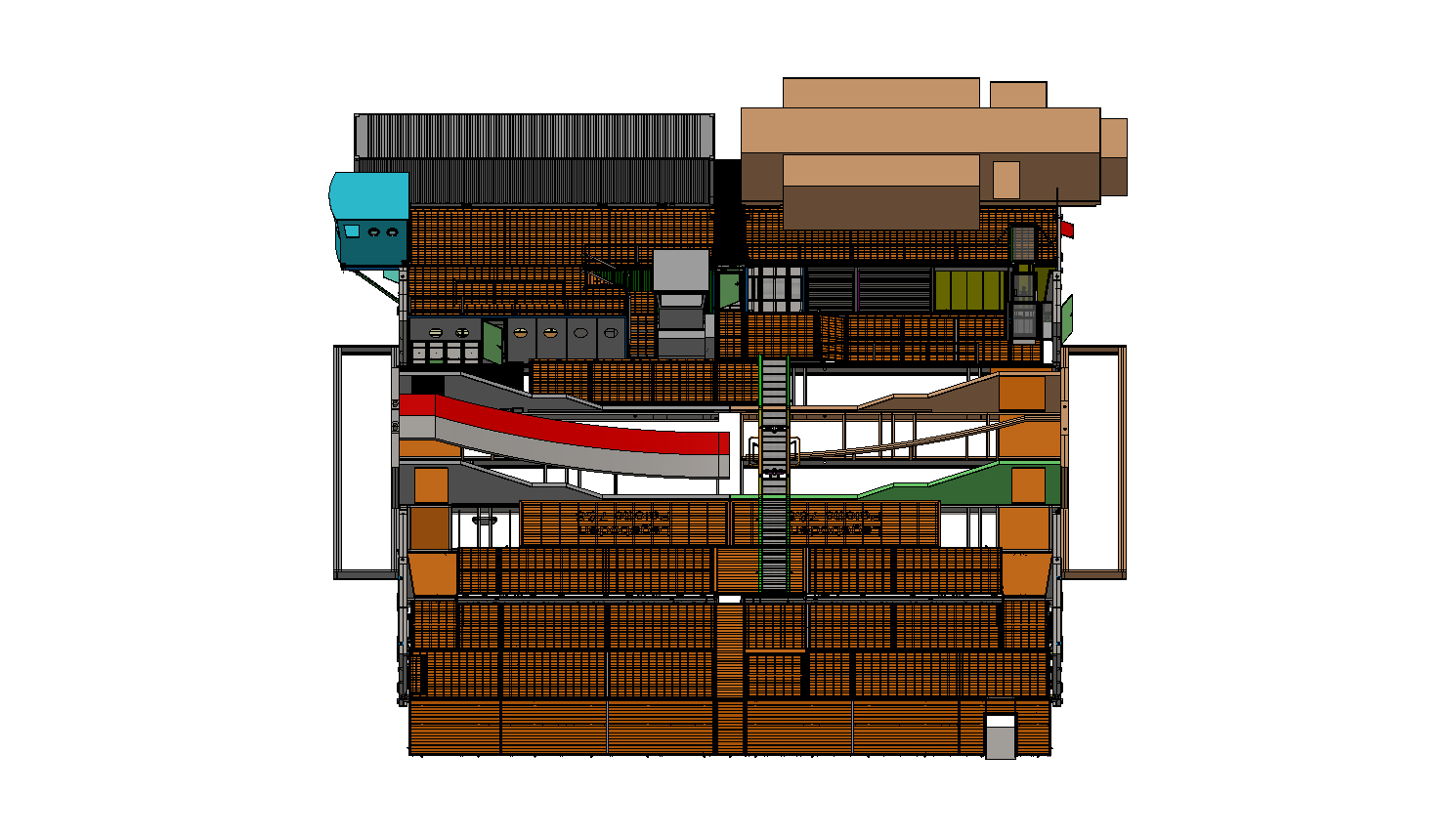

3D-CAD-Modell eines Fundamentes und Personenbereichs eines mobilen Riesenrades, der Personenbereich ist mit WPC-Böden als Lauffläche ausgekleidet, Isometrische Ansicht - Sonderkonstruktion fliegende Bauten

Riesenradfundament

Es handelt sich um eine umfangreiche Neukonstruktion großer Teile des Fundamentes eines 60 m hohen mobilen Riesenrades (fliegender Bau), die aufgrund von Modernisierungsmaßnahmen, dem Einbau neuer geschlossener Gondeln und der Zeiteinsparung beim Auf- und Abbau erforderlich ist. Die Klappböden sind mit einem WPC-Belag versehen. Im hinteren Bereich befinden sich geschlossene Container.

Die Fundamentgröße beträgt: 29×30 m
